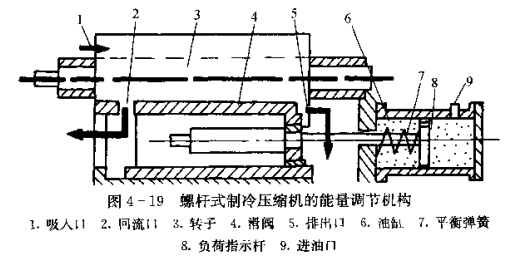

青島生產的螺桿式制冷壓縮機采用滑閥調節的能量調節機構，如圖4-19所示。

滑閥設在汽缸下部，滑閥的底面與汽缸底部支承汾閥的平面相貼合，使滑閥可以順著汽缸軸方向移動。滑閥桿一端連接滑閥，另一端連接油缸內的活塞，依靠活塞兩邊的油壓差，使滑閥移動，當滑閥移動而把回流口打開時，轉子嚙合齒槽吸入的氣體一部分經回流口返回到吸入腔。即兩轉子的嚙合線要移正回流孔后，才能使齒槽內的氣體與吸氣腔隔離，因而減少了有效吸氣量和排氣量，使制冷量也隨之減少。由于滑閥可以無級移動，因此，螺桿式制冷壓縮機可以在10%~100%的能量范圍內實現無級能量調節。
