離心式油分離器

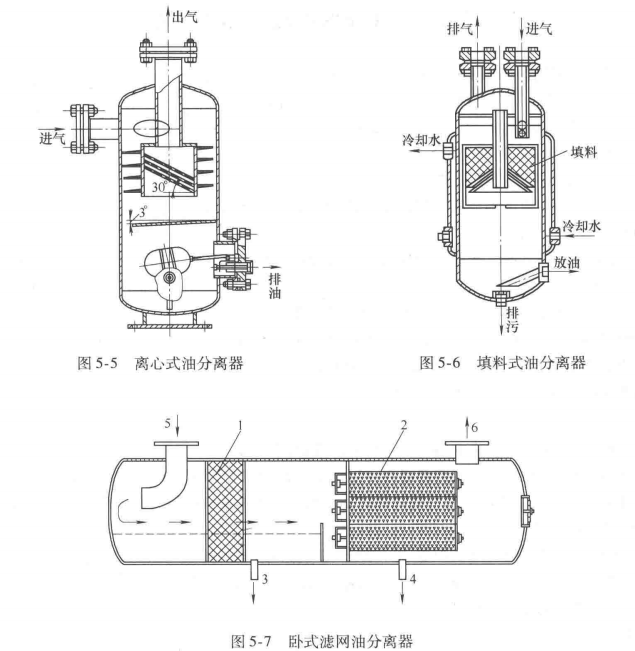

在氨制冷系統中也有采用離心式油分離器的。圖5-5所示為離心式油分離器，壓縮機的熱氨氣體沿切線方向進入分離器，經導時片呈螺旋形流動，在離心力的作用下使氨制冷劑蒸氣中的油滴被分離出來沿殼體的內壁留下，而氨蒸氣則經過過濾網的過濾后由中間管子導出。分離后的油積存在分離器的下部，再經浮球閥返回到壓縮機的油系統，或定期通過集油器排放。

其他油分離器

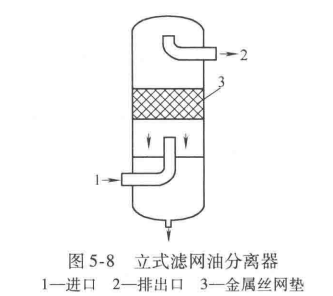

除了上述兩種外，氨制冷系統還有填料式油分離器和濾網式等油分離器等，如圖5-6~圖5-8所示。各式分離器的分油效果與油分離器的結構、熱氨蒸氣的溫度、油含量等因素有關。其操作規程也差不多。
