另配時間繼電器作延時機構。圖2-28所示為CWK-11的電氣接線圖。氨泵剛起動時,壓差尚未建立,觸點1、2通，時間繼電器通電延時。在調定的延時時間內,壓差達到控制器的上限值,波紋管推動預村上移,帶動徽動開關動作，使觸點2、3閉合,1、2斷開,將時間繼電器KT從電路中切除，氨泵投入正常運轉;若在調定的延時時間內,氨泵的進出口達不到上限值,時間繼電器KT動作,其觸點切斷氨泵電源,使氨泵停止運轉。在氨泵運轉過程中,如果氨泵進出口壓差低于控制器下限時,控制器觸點1、2接通，繼電器KT重新延時。在延時時間內,壓差恢復到控控制器泵上限，氨泵繼續運轉;恢復不到上限則停泵。

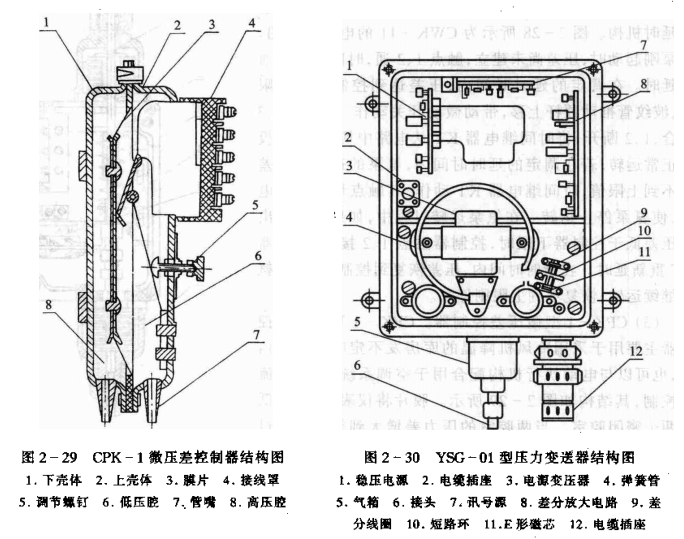

（3）CPK-1型微壓差控制器。CPK-1型微壓差控制器主要用于采用冷風機降溫的庫房發不定時的沖霜信號,也可以與電動執行機構配合用于空調系統作壓差、流量控制,其結構如圖2-29所示。膜片將儀表分成高.低壓兩個密閉腔室。當兩腔室的壓力差增大到等于或超過調定值時,膜片硬芯對杠桿端部的作用力也隨之增大到定值,帶動微動開關動作,觸點變位,發壓差上限信號。

在冷風機降溫的庫房中,空氣在冷風機的作用下在室內循環。空氣流過蒸發管組時,必將產生壓力損失，因而冷風機的下部進風口和上部出風口是有風壓差的。蒸發管組結霜后,使管間的通道截面變小，空氣流過時壓力損失增大,風壓差也增大。顯然,霸層越厚,風壓差關越大。將此風正差用軟管分別引入CPK-1型微壓差控制器的高低壓管嘴,當冷風機的進、出口風壓差達到調定值時，發出沖霜信號。

通過調節螺絲5可以調節微壓差控制器的給定值。

CPK-1型徽壓差控制器體積小,靈敏度高。但用于凍結間時,由于室內濕度大,庫溫低，容易造成軟管內凍塞,使控制失靈,這點在使用時應注意。
