1、 重錘式啟動繼電器檢測

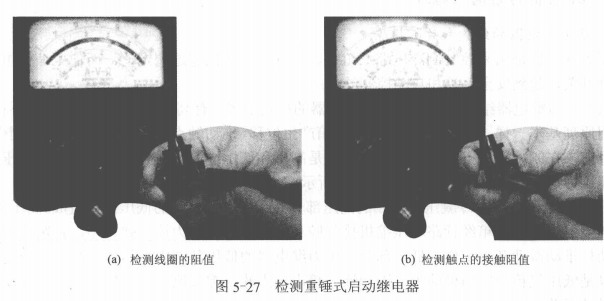

檢測重錘式啟動繼電器時，要分別檢測線圍的阻值和甬點的接觸阻值。先檢測線圈的阻值，如圖5-27(a)所示，將萬用表的兩表筆接線圍的兩端，正常時線圍的阻值較小;再檢測觸點的接觸阻值，如圖5-27(b)所示，將萬用表的兩表筆接在觸點處，觸點間的阻值應為無窮大，觸點處于常開狀態。(如圖所示，時值應很小)

2、 PTC啟動繼電器的檢測(圖5-28所示)

將萬用表的兩表筆分別接在兩個接點處，在常溫下PTC啟動繼電器的阻值一般在15~40Ω之間。如果測得該PTC啟動繼電器的阻值為20Ω左右，則說明PTC啟動繼電器正常!如果測得的阻值與標準范圍相差很大，則說明PTC啟動繼電器損壞，需要更換新的啟動繼電器。

3、過電流過溫升保護繼電器的檢測

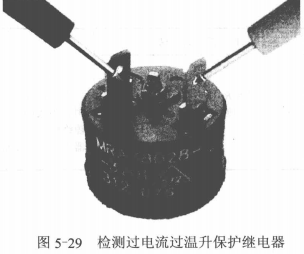

用萬用表檢測過電流過溫升保護繼電器(圖5-29所示)，其阻值為1Ω左右。如果阻值過大，甚至達到無窮大，就說明過流過溫升保護繼電器內部有斷路現象，已經損壞，不用，需要更的新件。
