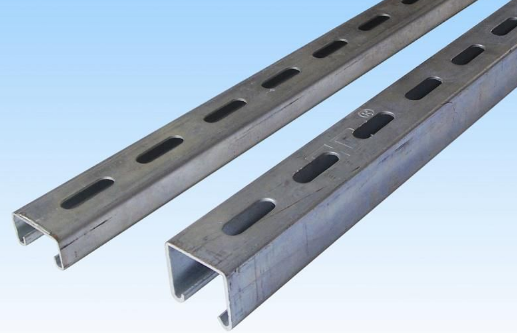

支、吊架型鋼材料的選用

支、吊架的型鋼材料選用應符合下列規定:

1、風管支、吊架的型鋼材料應按風管、部件、設備的規格和重量選用，并應符合設計要求，當設計無要求時，在最大允許安裝間距下，風管吊架的型鋼規格應符合《通風與空調工程施工規范》(GB 50738-2011)的相關規定。

2、水管支、吊架的型鋼材料應按水管、部件、設備的規格和重量選用，并應符合設計要求。當設計無要求時，應符合《通風與空調工程施工規范》(GB50738-2011)的相關規定。

型鋼切割下料

支、吊架制作前，應對型鋼進行矯正，型鋼宜采用機械切割，切割邊緣處應進行打磨處理。型鋼切割下料應符合下列規定:

1、型鋼斜支撐、懸臂型鋼支架栽入墻體部分應采用燕尾形式，栽入部分不應小于120mm,

2、橫擔長度應預留管道及保溫寬度。

3、有絕熱層的吊環，應按保溫厚度計算;采用扁鋼或圓鋼制作吊環時，螺栓孔中心線應一致，并應與大圓環垂直。

4、吊桿的長度應按實際尺寸確定，并應滿足在允許范圍內的調節余量。

5、柔性風管的吊環寬度應大于25mm，圓弧長應大于1/2周長，并應與風管貼合緊密。
