壓磁式傳感器按其電磁原理可分為阻流轉式,變壓器式、橋式、電阻式、Wiedeman效應和Barkhausen效應傳感器等。其中使用得最多的是阻流轉式、變壓器式和橋式壓磁傳感器。

阻流轉式壓磁傳感器

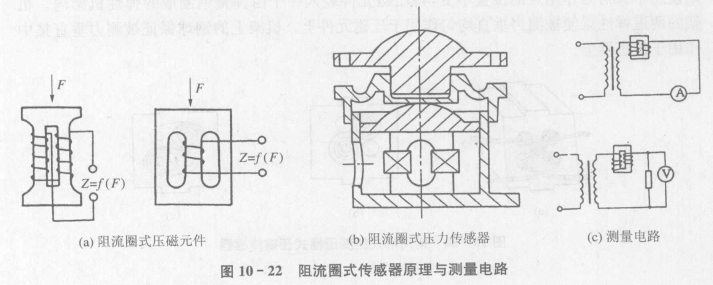

阻流圈式傳感器的壓磁元件結構如圖10-22(a)所示。

當線圈通以交變電流時,壓磁元件(鐵芯)在外力F作用下,其磁導率將發生變化,磁阻和磁通也將相應發生變化,于是改變線圈的阻抗。基于圖10-22(a)所示壓磁元件的阻流轉式壓力傳感器如圖10-22(b)所示。我們可以利用如圖10-22(c)所東的方法測量電流或電壓變化來檢測或控制傳感器的受力情況等。
