電路工作原理如下:

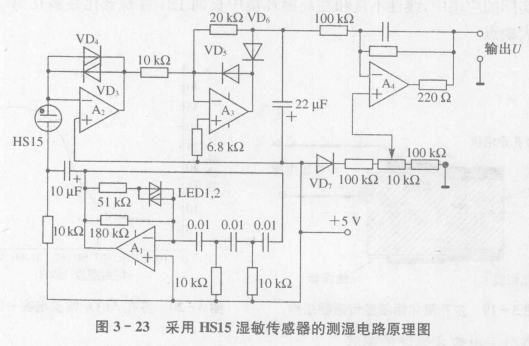

圖3-23中選用了高輸入阻抗的集成運算放大器LF412,其中A1等構成正弦波振功電路,它將正弦波信號供給濕敏傳感器HS15,此處產生正弦波的頻率約為90Hz,電壓有效值為1.3V。LED₁和LED₂用于穩定振葛幅度,工作時并不發光,A₁輸出通過無極性電容同HS15連接,A₁的偏置電壓為5_V,但此時供給HS15的波形已不含直流分量。A₂是利用VD₃和VD₄硅二極管正向電壓,電流特性的對數壓縮性電路。HS15電阻變化所引起的電流變化在這里被對數壓縮后以電壓信號輸出,為使低濕度時與濕敏傳感器的高阻抗相適應，選用了FET輸入型LF412。A₂與VD₃、VD₄利用二極管的溫度特性對電路進行溫度補償，接入的VD₇電路可對補償進行調節。為了獲得最佳的補償效果，VD₃、VD₄要接近傳感器安裝。

A₃與VD₅、VD₆等構成半波整流電路，經電容濾以后輸出直流信號，A₄用于對直流信號進行電平緩沖，并輸出U。

本電路調整時，先用一個51kΩ的電阻代替HS15，調整可變電阻使輸出在540~550mv之間，然后用HS15換回51kΩ電阻即可。
