單效溴化鋰制冷機的工藝流程

   2019-11-27 小白2638
核心提示:系統中的冷齊水泵、發生器泵、吸收器泵均采用屏蔽泵,以滿足溴化鋰制冷機高真空度的要求。為了保證系統內的真空度,系統中設有抽氣裝置。

只有一個發生器的溴化鋰吸收式制冷機稱為單效溴化鋰吸收式制冷機。

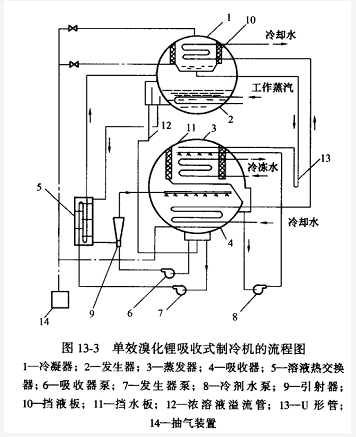

圖13-3所示,是一國產單效溴化鋰吸收式制冷機的流程圖。在圖中,可清楚看出溶液循環和冷劑水循環;


溶液循環:從吸收器4出來的稀溶液由發生器泵7升壓后,經溶液熱交換器5,送入發生器2中;而發生器中的濃溶液經熱交換器及引射器9進入吸收器中。

制冷劑水(簡稱冷劑水)循環:發生器中產生的冷劑水蒸氣進入到冷凝器1中,蒸汽放出熱量,冷凝成水,經U形管13進入蒸發器3中,冷劑水汽化進入吸收器中,被濃溶液所吸收。

在吸收器和發生器中壓力很低,液柱對飽和溫度(蒸發器中蒸發溫度)影響很大,在蒸發器中壓力為100mmH20時,會使蒸發溫度升高10~12℃,由此可以看出水柱對蒸度的影響非常大,這種現象應當避免。因此,在吸收器和蒸發器中全部采用淋激式換熱器,以減少液柱影響并增強換熱能力。為此蒸發器下放有冷劑水泵,將水噴淋在傳熱管簇上,循環水量一般為蒸發量的10~20倍,吸收器設有吸收器泵,它的作用除噴淋外,還起引射濃溶液的作用。發生器采用沉浸式換熱器,但液面高度應限制在300~500mm內。

系統中的冷齊水泵、發生器泵、吸收器泵均采用屏蔽泵,以滿足溴化鋰制冷機高真空度的要求。為了保證系統內的真空度,系統中設有抽氣裝置。
